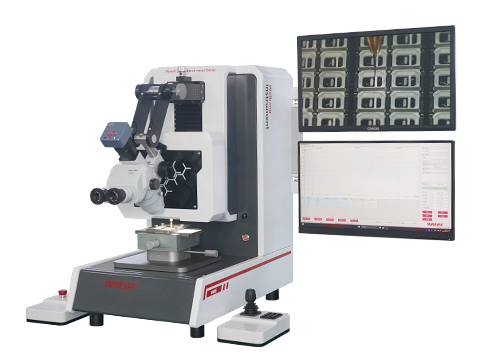

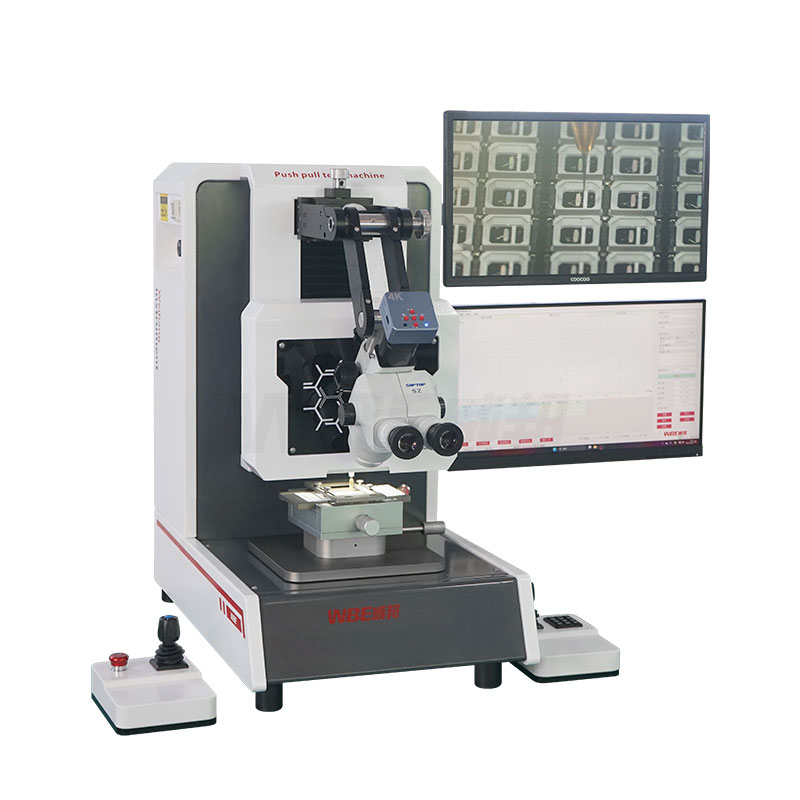

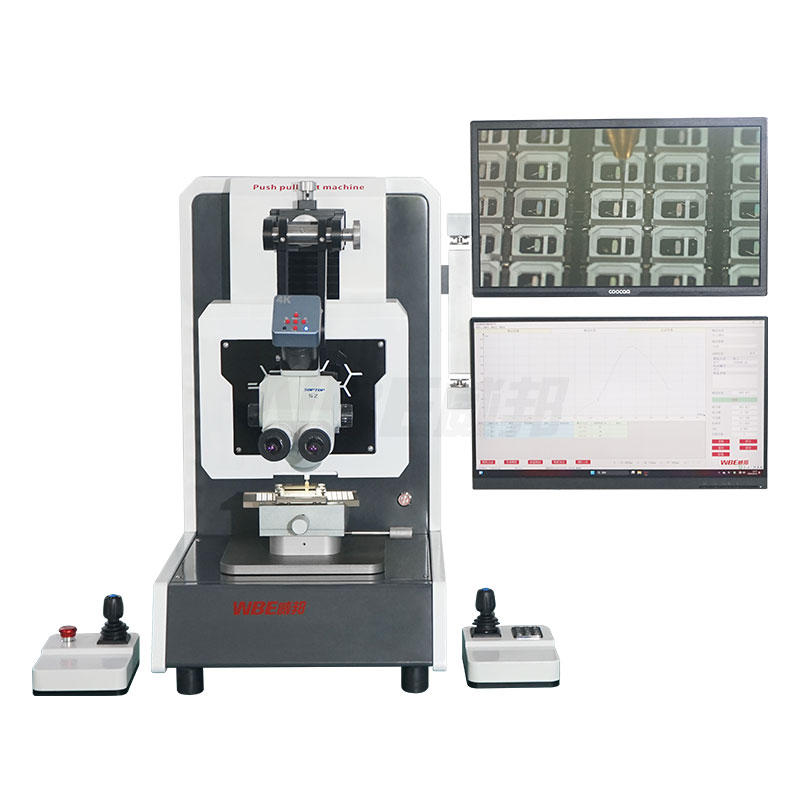

WBE-9088B 鍵合拉力/剪切力測試機

產品介紹：
      鍵合拉力測試機又叫多功能推拉力測試機，廣泛應用于微電子行業&半導體封裝進行失效分析和可靠性測試。滿足引線鍵合強度拉力測試WP、焊點推力測試BS、芯片剪切力測試DS，下壓力測試DP。

產品別名：
      鍵合推拉力測試機，鍵合剪切力測試機，多功能推拉力測試機，引線鍵合拉力強度測試儀，芯片剪切力測試機

在線咨詢

全國服務咨詢熱線：400-8353-568

產品詳情

產品特點 技術參數

技術規格實力優勢

威邦實力

相關產品

產品詳情

威邦鍵合拉力測試機又叫多功能推拉力測試機，滿足半導體封裝、LED封裝、軍工器件、微電子等行業進行抽樣/全檢“破壞性”與“非破壞性”測試。

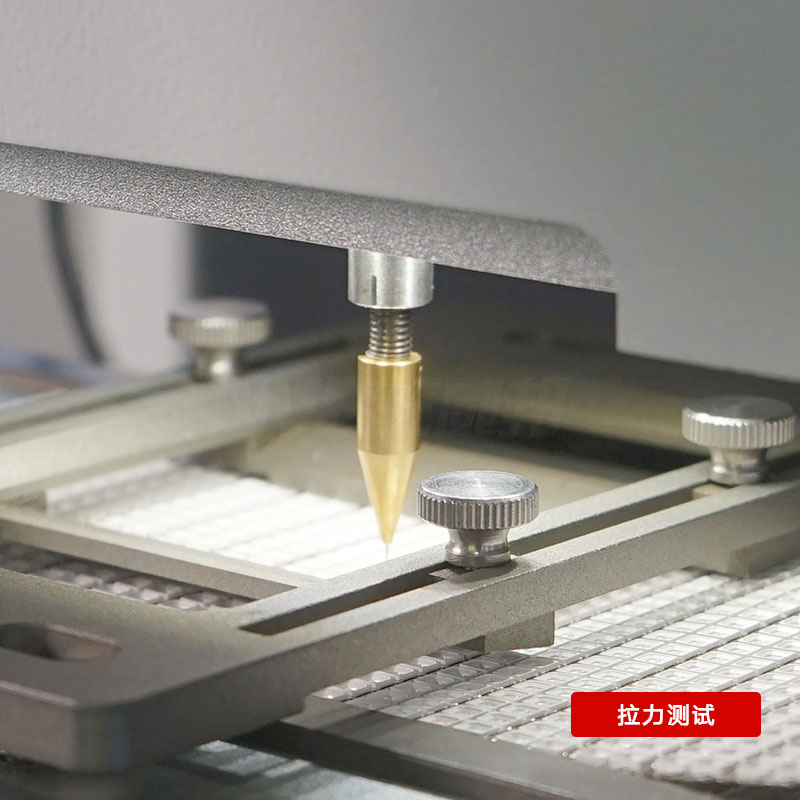

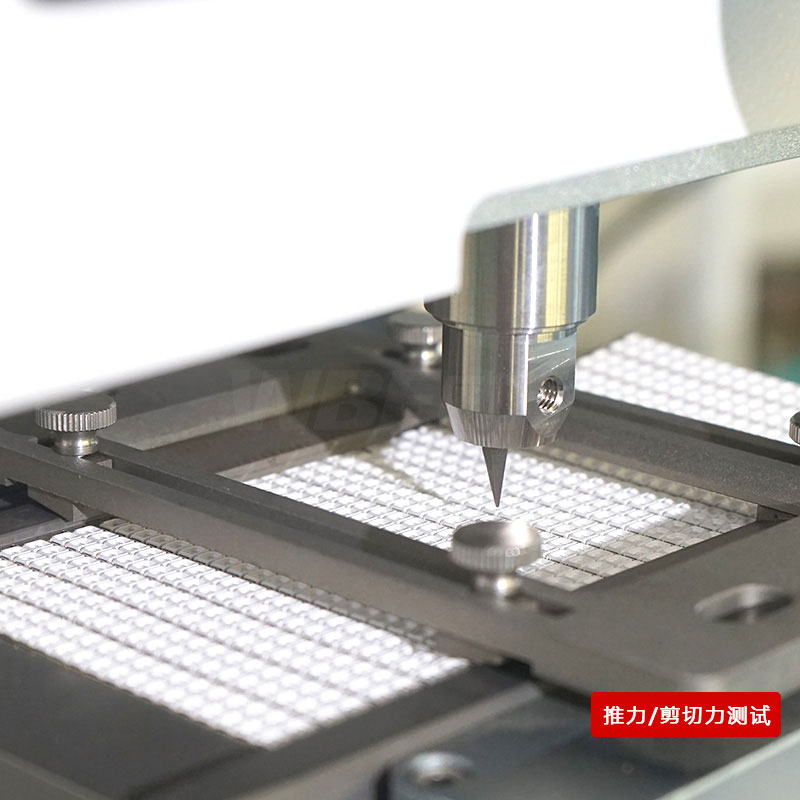

? 滿足金線、鋁線鍵合拉力測試，金線、鋁線焊點剪切力測試，晶元焊接（固晶）剪切力測試，PCB 貼裝電阻、電容元件剪切力測試，BGA植球剪切力測試，BGA貼裝推力測試，QFP引腳焊點剪切力測試。

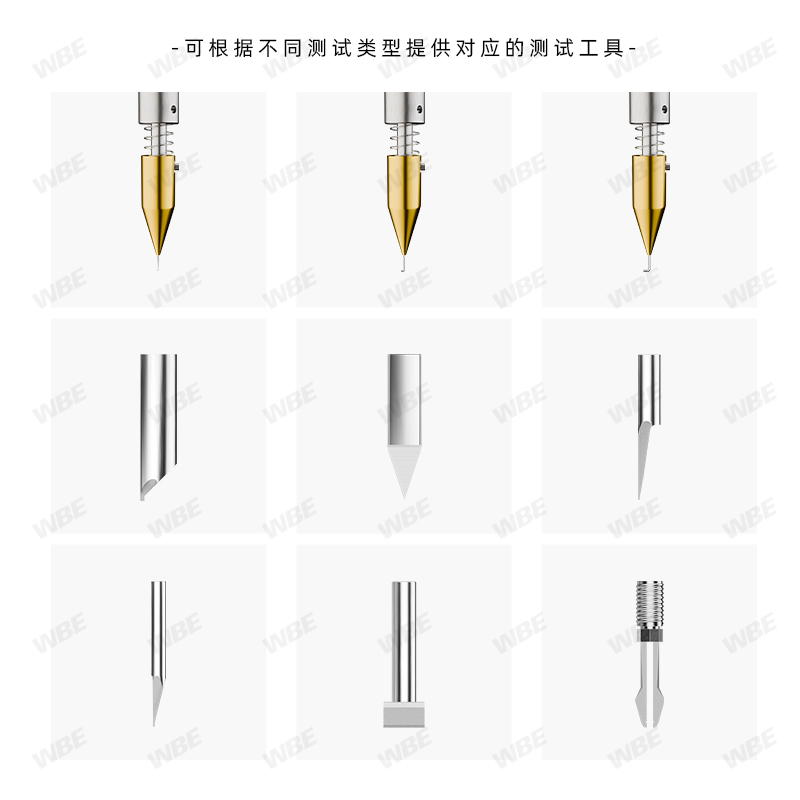

? 多合一自動換模組（3~6個）包含：剪切力/推力，拉力，下壓力，拉拔力等模組，5s快速切換。

? 每個傳感器采用獨立防碰撞超載保護系統，防止因操作失誤造成精度偏移。

? 夾具可進行加熱，滿足特定測試需求。

產品特點

滿足標準：

芯片剪切力(DIE SHEAR)	MIL STD 883
球焊剪切力(BALL BOND SHEAR)	ASTM F1269
金球剪切力(AU BALL SHEAR)	JEDEC JESD22-B116
拉線(WIRE PULL) 引線拉力	DT/NDT MIL STD 883
平拔拉力(STUD PULL)	MIL STD 883
倒裝芯片拉力(FLIP CHIP PULL)	JEDEC JESD22-B109
冷/熱拔球拉力(CBP/HBP) 冷/熱焊凸塊拉力	JEITA EIAJ ET-7407
冷拔球冷焊凸塊拉力	JEDEC JESD22-B115
BGA銅柱剪切力(BGA BUMP SHEAR) BGA凸點剪切	JEDEC JESD22-B117A

注：JEDEC 固態技術協會 微電子行業的領導標準機構，ASTM 美國材料與試驗協會，MIL STD 美國軍用標準 883微電子器件試驗方法和程序

技術規格

測試量程
推力/剪切力測試ShearTest-Ball/Die					拉力測試Pull Test-Wire
Transducer	Auto Range（測試范圍）				Transducer	Auto Range（測試范圍）
BS250G	250g	100g	50g	25g	WP25G	25g	10g	5g	2.5g
BS1KG	1kg	500g	250g	100g	WP50G	50g	25g	10g	5g
BS5KG	5kg	2.5kg	1kg	500g	WP100G	100g	50g	25g	10g
BS20KG	20kg	10kg	5kg	2kg	WP1KG	1kg	500g	250g	100g
DS100KG	100kg	50kg	20kg	10kg	WP5KG	5kg	2.5kg	1kg	500g
DS200KG	200kg	100kg	50kg	20kg	WP10KG	10kg	5kg	2.5kg	1kg
DS500KG	500kg	300kg	250kg	100kg	WP20KG	20kg	10kg	5kg	2kg
拉拔力測試Pull Test Tweezers/ColdBump					下壓力測試Push Test-Down/Pull
Transducer	Auto Range（測試范圍）				Transducer	Auto Range（測試范圍）
TP100G	100g	50g	25g	10g	DP100G	100g	50g	25g	10g
TP5KG	5kg	2.5kg	1kg	500g	DP5KG	5kg	2.5kg	1kg	500g
TP10KG	10kg	5kg	2.5kg	1kg	DP10KG	10kg	5kg	2.5kg	1kg
TP20KG	20kg	10kg	5kg	2kg	DP20KG	20kg	10kg	5kg	2kg
CBP2.5KG	2.5kg	1kg	500g	250g	PP5KG	5kg	2.5kg	1kg	500g
CBP5KG	5kg	2.5kg	1.25kg	500g	PP10KG	10kg	5kg	2.5kg	1kg

型號	WBE-9088B
X軸行程	100mm
Y軸行程	100mm
Z軸行程	100mm
XYZ軸分辨率	0.1μm
XY軸最大速度	7mm/s
Z最大速度	10mm/s
測試精度	0.1%
剪切高度設置精度	≤1um
顯微鏡	1~60倍
平臺夾具	平臺可共享各種夾具，夾具可360度旋轉
重量	95KG
功率	1KW/4.5A
電源	220V±5%, 50-60HZ
外形尺寸	寬430 * 深665 * 高790mm
運動平臺	雙搖桿控制機器四向運動，采用進口傳動部件，確保機臺高速、長久穩定運行
軟件系統	機器自帶電腦，wndows11 操作系統，雙顯示屏，測試數據實時保存與導出功能
